ヘッドランプ レベリング スイッチ 車上点検 |
| 1. ヘッドランプ レベリング スイッチ点検 |
電圧点検
 |

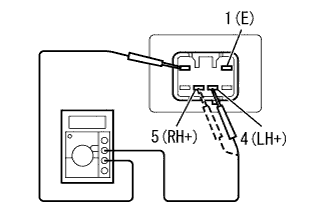

SST(トヨタエレクトリカルテスター)を使用して、コネクターを接続した状態でヘッドランプレベリングスイッチを操作したときに、コネクターの裏側からコネクター端子間の電圧を点検する。
| スイッチポジション | 端子番号(端子名) | 電圧 (バッテリー電圧12V時) |
|---|---|---|
| 0 | 4(LH+)および5(RH+)←→1(E) | 0.7-1.8V (0.8-1.6V) |
| 1 | 4(LH+)および5(RH+)←→1(E) | 1.8-3.3V (2.1-2.8V) |
| 2 | 4(LH+)および5(RH+)←→1(E) | 2.8-4.8V (3.4-4.1V) |
| 3 | 4(LH+)および5(RH+)←→1(E) | 3.9-6.3V (4.7-5.4V) |
| 4 | 4(LH+)および5(RH+)←→1(E) | 5.0-7.8V (6.0-6.7V) |
| 5 | 4(LH+)および5(RH+)←→1(E) | 6.0-9.3V (7.2-8.0V) |
照明バルブ点検
 |
SST(トヨタエレクトリカルテスター)を使用して、コネクターの3(ILL+)←→6(ILL-)端子間の導通を点検する。
