ブロワ レジスタ  単体点検

準備品一覧

1. 抵抗値点検



   1. 下表に従って抵抗を測定する。



      基準値

      端子番号	点検条件	基準値
      1(E) - 4(H1)	常時	3.12 to 3.60 Ω
      2(M2) -4(H1)	常時	0.52 to 0.60 Ω
      3(M1) -4(H1)	常時	1.45 to 1.67 Ω

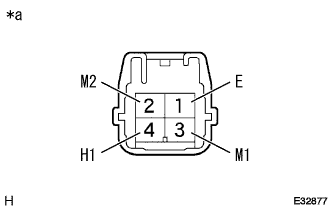

      イラスト内指示文字

      *a	コネクター非接続状態 (ブロワ レジスタ)

      □ 参 考 □

      2端子-4端子間に温度ヒューズあり。
