クーラ サーミスタ NO.1  単体点検

準備品一覧



1. クーラ サーミスタ NO.1点検

  1. 抵抗値点検



    1. 下表に従って抵抗値を測定する。

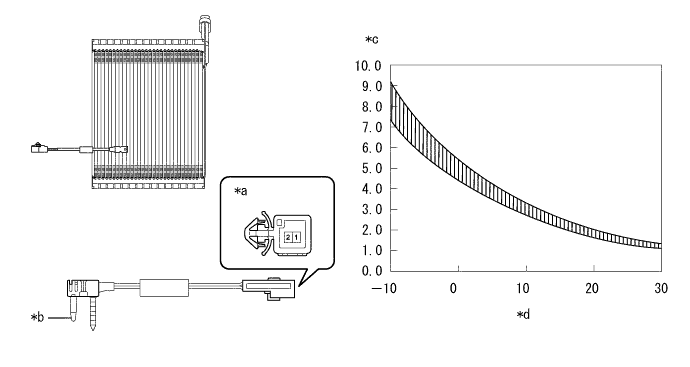

      E302894J01


      イラスト内指示文字
      *a
      		コネクター非接続状態
      (クーラ サーミスタ NO.1)
      		*b
      		温度センサ部
      *c
      		抵抗値(kΩ)
      		*d
      		温度(°C)

      抵抗値
      点検端子
      		点検条件
      		基準値
      1 - 2
      		-10°C
      		7.94 to 8.31 kΩ
      -5°C
      		6.14 to 6.37 kΩ
      0°C
      		4.79 to 4.91 kΩ
      5°C
      		3.72 to 3.83 kΩ
      10°C
      		2.89 to 3.03 kΩ
      15°C
      		2.25 to 2.44 kΩ
      20°C
      		1.78 to 1.95 kΩ
      25°C
      		1.43 to 1.57 kΩ
      30°C
      		1.15 to 1.28 kΩ

      □ 参 考 □
      1. 温度センサ部を触ると体温が影響し正しい判断ができないため、クーラ サーミスタ NO.1の点検時はコネクター側を持って行う。
      2. クーラ サーミスタ NO.1を雰囲気温度になじませてから点検を行う。
