ニュートラルスタート スイッチASSY（K310F·K312）  取り外し

準備品一覧

1. フューエルベーパフィードホースNO.2をインテークマニホルドから切り離す。






2. クランプのかん合をはずし、ワイヤハーネスをエアクリーナ キャップSUB-ASSYから切り離す。


3. インテークエアフローメータSUB-ASSYのコネクターを切り離す。


4. バキュームスイッチングバルブASSYのコネクターを切り離す。


5. クランプのかん合をはずし、ワイヤハーネスをバキュームスイッチングバルブASSYから切り離す。






6. クランプをゆるめ、エアクリーナホースをスロットル ボデーASSY(モータ ツキ)から切り離す。


7. クランプ2箇所を切り離し、エアクリーナ キャップSUB-ASSYをエアクリーナケースから取りはずす。


1. エアクリーナフィルタエレメントを取りはずす。






2. ワイヤハーネスクランプをエアクリーナ ケースSUB-ASSYから切り離す。


3. ボルト2本をはずし、エアクリーナ ケースSUB-ASSYを取りはずす。


1. バッテリプラスターミナルをバッテリから切り離す。






2. ナット2個をはずし、バッテリホールドダウンクランプおよびバッテリクランプボルトを取りはずす。


3. バッテリを取りはずす。


1. バッテリトレイを取りはずす


1. ワイヤハーネスクランプ7箇所をバッテリ キャリヤASSYから切り離す。


2. ボルト5本をはずし、バッテリ キャリヤASSYを取りはずす。


1. インストルメントパネルカップ ホルダASSYを開く。


2. ツメ2箇所のかん合およびガイドをはずし、インストルメントパネルカップ ホルダASSYを上方に引くようにして取りはずす。


1. ボルト2本およびクリップを取りはずす。


2. クリップ3箇所のかん合をはずし、インストルメントパネル ボックスSUB-ASSY CTRを取りはずす。


1. クリップ4箇所のかん合をはずし、リヤコンソール ボックスを取りはずす。


1. 保護テープを巻いたマイナスドライバーを使用してツメ2箇所のかん合をはずし、シフトロック レリーズボタン カバーをシフトレバーASSYから取りはずす。


   ■ 注 意 ■

   シフトロック レリーズボタン カバーおよびシフトレバーASSYを傷付けない。

   イラスト内指示文字

   *a

   保護テープ

1. シフトレバーをNポジションにする。






2. ケーブルエンドをシフトレバーASSYから切り離す。






3. ナットをはずし、トランスミッション コントロールケーブルASSYをコントロールシャフトレバーから切り離す。

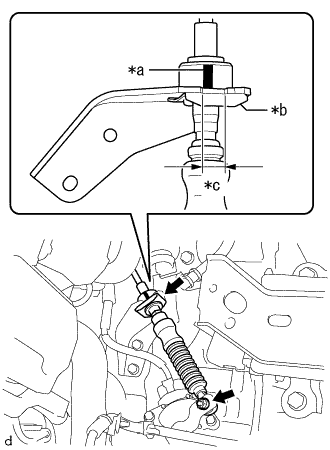

   イラスト内指示文字

   *a	マーキング
   *b	クリップ
   *c	スリット位置

4. クリップをはずし、トランスミッション コントロールケーブルASSYをトランスミッションコントロールケーブルブラケットNO.1から切り離す。


   ■ 注 意 ■

   トランスミッション コントロールケーブルASSYのマーキングが消えている場合は、切り離す前にトランスミッションコントロールケーブルブラケットNO.1のスリット位置に合わせたマーキングをする。

1. ナットおよびスプリングワッシャをはずし、コントロールシャフトレバーをニュートラルスタート スイッチASSYから取りはずす。


2. コネクターをニュートラルスタート スイッチASSYから切り離す。






3. マイナスドライバーを使用して、ナットストッパのかしめを解き、ナットおよびナットストッパをニュートラルスタート スイッチASSYから取りはずす。






4. ボルト2本をはずし、ニュートラルスタート スイッチASSYをコンティニュアスリバリアブルトランスアクスルASSYから取りはずす。
