エアコンディショナ チューブASSY  車上点検

準備品一覧



1. エアコンディショナプレッシャ センサ点検

  1. 車両ワイヤハーネス点検

    1. エアコンディショナプレッシャ センサのコネクターA46を切り離す。

    2. エアコンディショナ アンプリファイアASSYのコネクターE87を切り離す。

    3. 下表に従って抵抗を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      A46-1(-) - E87-5(SG-2)
      		常時
      		1 Ω未満
      A46-2(PR) - E87-7(PRE)
      		常時
      		1 Ω未満
      A46-3(+) - E87-24(S5-3)
      		常時
      		1 Ω未満
      A46-1(-) - ボデーアース
      		常時
      		10ｋΩ以上
      A46-2(PR) - ボデーアース
      		常時
      		10ｋΩ以上
      A46-3(+) - ボデーアース
      		常時
      		10ｋΩ以上

  2. 電圧値点検

    1. エアコンディショナ アンプリファイアASSYのコネクターE87を接続する。

    2. 下表に従って電圧を測定する。

      電圧値
      点検端子
      		点検条件
      		基準値
      A46-3(+) - ボデーアース
      		IG ON
      		4.75 to 5.25 V

  3. エアコンディショナプレッシャ センサ点検

    1. エアコンツールセットを取り付ける。

    2. エアコンディショナプレッシャ センサのコネクターA46を接続する。

    3. IG ONにする。

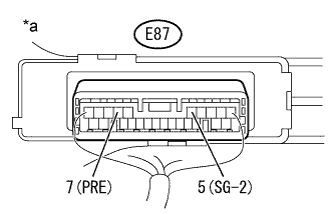

      4. E220539J10

    4. 下表に従って電圧を測定する。

      電圧値
      点検端子
      		点検条件
      		基準値
      E87-7(PRE) - E87-5(SG-2)
      		正常時
      0.176MPa(1.8kgf/cm2) to 3.025MPa(30.9kgf/cm2)
      		0.62 to 4.73 V
      E87-7(PRE) - E87-5(SG-2)
      		異常時
      0.176MPa(1.8kgf/cm2)未満
      		0.62 V未満
      E87-7(PRE) - E87-5(SG-2)
      		異常時
      3.025MPa(30.9kgf/cm2)以上
      		4.73 V以上

      □ 参 考 □
      エアコンディショナプレッシャ センサのコネクターは防水コネクターになっているため、エアコンディショナ アンプリファイアASSY側で点検を行う。また、測定結果が1 V未満であった場合はワイヤハーネスの断線も考えられる。
      イラスト内指示文字
      *a
      		コネクター接続状態
      (エアコンディショナ アンプリファイアASSY)
