ヒータ&エアコンデイシヨナシステム    ブロワモータ回路

準備品一覧


回路説明


ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ)を操作すると、HTRリレーがONになりブロワモータSUB-ASSY(ファンツキ)に通電しブロワモータSUB-ASSY(ファン ツキ)が回転する。ブロワモータSUB-ASSY(ファン ツキ)の変速は、ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ)の操作によるブロワレジスタ回路の切り替えで行っている。

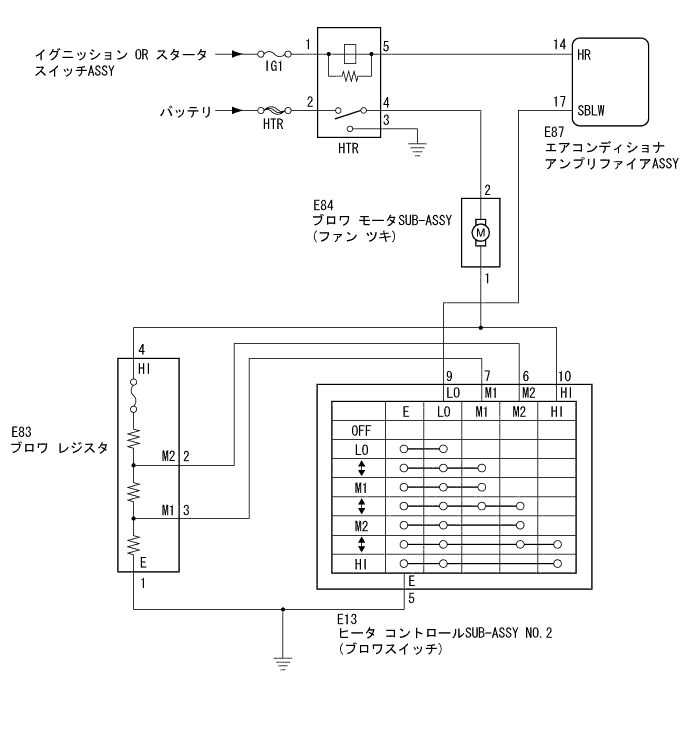

回路図



E301408J01



点検手順


■ 注 意 ■
トラブルシュートを実施する前に、この回路のヒューズを点検すること。


手順1HTRリレー単体点検

  1. HTRリレーを取りはずす。

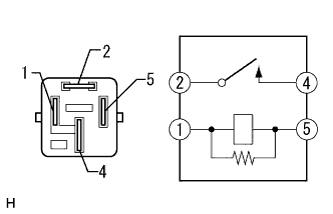

    E218162J07

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    2 - 4
    		1 - 5端子間にバッテリ電圧を加えていない時
    		10 kΩ以上
    2 - 4
    		1 - 5端子間にバッテリ電圧を加えた時
    		1 Ω未満



NG
HTRリレー交換
OK


手順2ブロワ モータSUB-ASSY(ファン ツキ)単体点検

  1. ブロワモータSUB-ASSY(ファン ツキ)を取りはずす。(要領は参照)

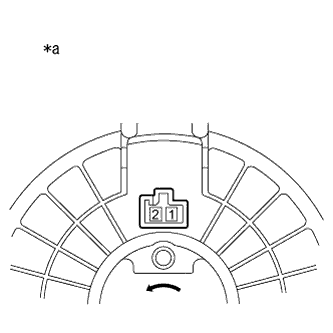

    E254509J01

  1. コネクター各端子間にバッテリ電圧を加えたときの作動を点検する。

    基準
    点検端子
    		基準
    バッテリプラス → 2
    バッテリマイナス → 1
    		モーターが異音なく、図の矢印方向に回転する

    イラスト内指示文字
    *a
    		コネクター非接続状態
    (ブロワモータSUB-ASSY(ファン ツキ))



NG
ブロワ モータSUB-ASSY(ファン ツキ)交換 （要領は 参照）
OK


手順3ブロワ レジスタ単体点検

  1. ブロワ レジスタを取りはずす。(要領は参照)

  1. ブロワ レジスタの単体点検を行う。(要領は参照)



NG
ブロワ レジスタ交換 （要領は 参照）
OK


手順4ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ)単体点検

  1. ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ)を取りはずす。(要領は参照)

  1. ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ)の単体点検を行う。(要領は参照)



NG
ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ)交換 （要領は 参照）
OK


手順5ワイヤハーネスおよびコネクター点検（エアコンディショナ アンプリファイアASSY - HTRリレー）

  1. HTRリレーを取りはずす。

  1. エアコンディショナ アンプリファイアASSYのコネクターE87を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    HTRリレー 5端子 - E87-14(HR)
    		常時
    		1 Ω未満
    HTRリレー 5端子 - ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順6ワイヤハーネスおよびコネクター点検（ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ) - エアコンディショナ アンプリファイアASSY）

  1. エアコンディショナ アンプリファイアASSYのコネクターE87を切り離す。

  1. ヒータ コントロールSUB-ASSY NO.2のコネクターE13を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E87-17(SBLW) - E13-9(LO)
    		常時
    		1 Ω未満
    E87-17(SBLW) - ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順7ワイヤハーネスおよびコネクター点検（ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ) - ブロワ レジスタ）

  1. ヒータ コントロールSUB-ASSY NO.2のコネクターE13を切り離す。

  1. ブロワ レジスタのコネクターE83を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E83-4(HI) - E13-10(HI)
    		常時
    		1 Ω未満
    E83-2(M2) - E13-6(M2)
    		常時
    		1 Ω未満
    E83-3(M1) - E13-7(M1)
    		常時
    		1 Ω未満
    E13-5(E) - ボデーアース
    		常時
    		1 Ω未満
    E83-1(E) - ボデーアース
    		常時
    		1 Ω未満
    E83-4(HI) - ボデーアース
    		常時
    		10 kΩ以上
    E83-2(M2) - ボデーアース
    		常時
    		10 kΩ以上
    E83-3(M1) - ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順8ワイヤハーネスおよびコネクター点検（ブロワモータSUB-ASSY(ファン ツキ) - ヒータ コントロールSUB-ASSY NO.2(ブロワスイッチ)またはブロワ レジスタ）

  1. ブロワモータSUB-ASSY(ファン ツキ)のコネクターE84を切り離す。

  1. ブロワ レジスタのコネクターE83を切り離す。

  1. ヒータ コントロールSUB-ASSY NO.2のコネクターE13を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E84-1 - E13-10(HI)
    		常時
    		1 Ω未満
    E84-1 - E83-4(HI)
    		常時
    		1 Ω未満
    E84-1 - ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順9ワイヤハーネスおよびコネクター点検（ブロワモータSUB-ASSY(ファン ツキ) - HTRリレー）

  1. HTRリレーを取りはずす。

  1. ブロワモータSUB-ASSY(ファン ツキ)のコネクターE84を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    HTRリレー 4端子 - E84-2
    		常時
    		1 Ω未満
    HTRリレー 4端子 - ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK

症状別一覧に示された、関連回路点検へ （要領は 参照）
