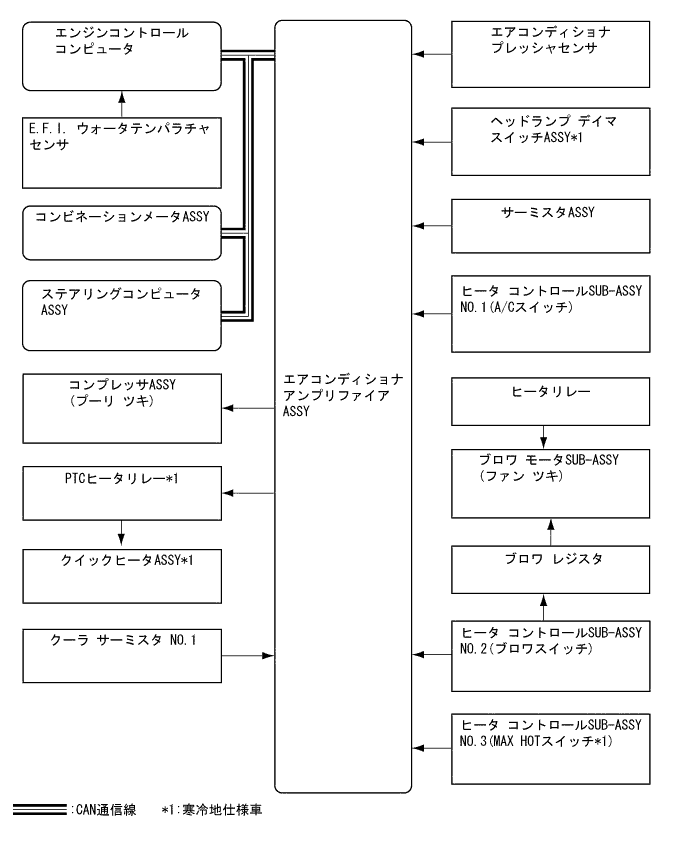

ヒータ & エアコンディショナシステムは、CAN通信で各コンピュータと信号の送受信を行っている。また、各センサの信号を直線により受信している。
| 受信側部品 | 送信元部品 | 信号名 | CAN/直線 |
|---|---|---|---|
| エンジンコントロール コンピュータ | エアコンディショナ アンプリファイアASSY | マグネットクラッチ駆動信号 | CAN |
| エアコンアイドルアップ要求 | |||
| ヒータアイドルUP要求 | |||
| 過冷制御状態通知 | |||
| 充電制御禁止指示 | |||
| 電動FAN 駆動要求指示（高圧状態指示） | |||
| エアコン制御優先要求 | |||
| 加速カット禁止要求 | |||
| ロックアップ禁止信号 | |||
| PTC要求信号 | |||
| 発電制御禁止指示 | |||
| 冷媒による制御要求 | |||
| 外気温度送信 | |||
| エアコン冷媒情報 | |||
| 一次進みエバ後温度 | |||
| 可変コンプレッサ制御電流値指示 | |||
| 圧力センサデータ表示 | |||
| 外気温度データ(表示) | |||
| コンビネーションメータASSY | エアコンディショナ アンプリファイアASSY | 外気温度センサデータ（A/D値） | CAN |
| エアコンディショナ アンプリファイアASSY | エンジンコントロール コンピュータ | エンジン型式情報 | CAN |
| エコランフラグ | |||
| エンジン回転数 | |||
| オルタフィールドデューティ値 | |||
| 高水温時強制内気指示信号 | |||
| 水温信号 | |||
| A/C制御カット信号 | |||
| 可変制御禁止信号 | |||
| 減速時エアコンカット指示フラグ | |||
| 減速時エアコンカット過冷指示フラグ | |||
| PTCヒータ許可本数 | |||
| エアコンオイル戻し禁止要求 | |||
| エアコンディショナ アンプリファイアASSY | コンビネーションメータASSY | 車速信号(メータ → その他) | CAN |
| エアコンディショナ アンプリファイアASSY | エアコンディショナプレッシャセンサ | センサ値信号 | 直線 |
| エアコンディショナ アンプリファイアASSY | クーラ サーミスタ NO.1 | センサ値信号 | 直線 |
| エアコンディショナ アンプリファイアASSY | ステアリングコンピュータASSY | センサ値信号 | CAN |
