DTC    B1412    外気センサ故障

準備品一覧


回路説明


サーミスタASSYはクーラコンデンサASSYの前方部に取り付けられており、外気温度を検知し、エアコンディショナの制御に使用している。サーミスタASSYの抵抗値は、外気温度の変化に伴い変化し、外気温度が低下すると抵抗値は大きくなり、逆に外気温度が上昇すると抵抗値は小さくなる。エアコンディショナアンプリファイアASSYはサーミスタASSYに電圧(5 V)を出力し、サーミスタASSYの抵抗値の変化に伴う電圧の変化を読み取っている。


DTC No.
検出条件
  1. 診断条件
  2. 異常状態
  3. 異常期間
点検部位
B1412/12
  1. なし
  2. サーミスタASSY回路のオープン(断線)またはショート(短絡)
  3. なし(現在故障)、連続して4秒以上(過去故障として記録)
  1. サーミスタASSY
  2. ワイヤハーネスおよびコネクター(エアコンディショナ アンプリファイアASSY - サーミスタASSY)
  3. エアコンディショナ アンプリファイアASSY

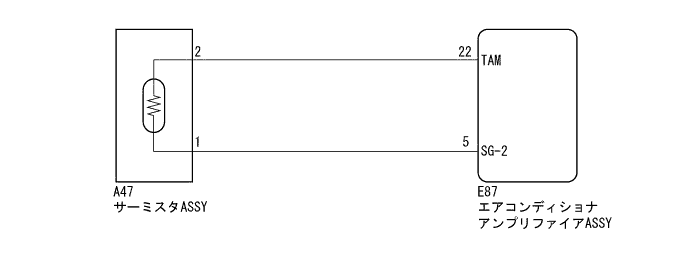

回路図



E301039J01



点検手順

手順1GTSデータ読み取り（外気センサ）

  1. GTSを使用して、画面表示に従って“データモニタ”画面を表示させ、コンピュータデータを点検する。

    [GTS画面: ボデー → A/C → データモニタ]
    項目名
    		項目説明/表示範囲
    		標準値
    		備考
    外気センサ
    		外気の温度を表示
    表示範囲: -23.30 to 65.95°C
    		サーミスタASSY雰囲気温度を表示
    		サーミスタASSY系統異常
    1. オープン時:(-23.30°C)を表示
    2. ショート時:(65.95°C)を表示

    結果
    データモニタの値がサーミスタASSY雰囲気温度とほぼ同じであること



NG
手順 2 へ
OK

エアコンディショナ アンプリファイアASSY交換 （要領は 参照）

手順2サーミスタASSY単体点検

  1. サーミスタASSYを取りはずす。(要領は参照)

  1. サーミスタASSYの単体点検を行う。(要領は参照)



NG
サーミスタASSY交換 （要領は 参照）
OK


手順3ワイヤハーネスおよびコネクター点検（サーミスタASSY - エアコンディショナ アンプリファイアASSY）

  1. エアコンディショナ アンプリファイアASSYのコネクターE87を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E87-22(TAM) - A47-2
    		常時
    		1 Ω未満
    E87-5(SG-2) - A47-1
    		常時
    		1 Ω未満
    E87-22(TAM) - ボデーアース
    		常時
    		10 kΩ以上
    E87-5(SG-2) - ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK

エアコンディショナ アンプリファイアASSY交換 （要領は 参照）
