ヒータ&エアコンデイシヨナシステム  ＥＣＵ端子配列

コネクターを接続した状態で、テスター棒を車両ワイヤハーネスコネクター裏側からあて、下表に従って電圧および抵抗を測定する。また、波形を測定する場合は、オシロスコープを使用して測定する。

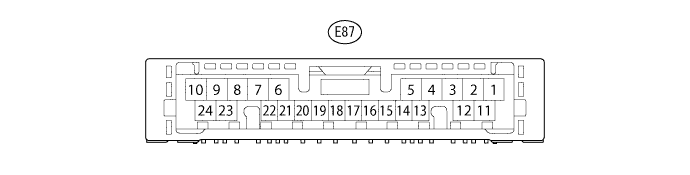

端子配列(コネクターE87)

端子番号	入出力	項目	点検条件	基準値
E87-1(IG+) ←→ E87-23(GND)	入力	電圧	IG ON	11 to 14 V
E87-2(A/C) ←→ E87-23(GND)	入力	電圧	IG ON、A/Cスイッチ OFF → ON	1 V未満 → 11 to 14 V
E87-3(HEAT) ←→ ボデーアース*1	入力	電圧	IG ON、ヒータ コントロールSUB-ASSY NO.3 MAX HOT位置 → MAX HOT位置以外	11 to 14 V → 1 V未満
E87-4(TE) ←→ E87-15(SG-1)	入力	電圧	IG ON、エバポレータ雰囲気温度0°Cまたは15°C	0°C:2.0 to 2.4 V 15°C:1.4 to 1.8 V
E87-5(SG-2) ←→ ボデーアース	-	抵抗	常時	1 Ω未満
E87-7(PRE) ←→ E87-5(SG-2)	入力	電圧	冷媒圧力正常時 0.176 to 3.025 MPa {1.8 to 30.9 kgf/cm2}	0.62 to 4.73 V
	入力	電圧	冷媒圧力異常時 0.176 {1.8　kgf/cm2}未満また3.025 MPa {30.9 kgf/cm2}以上	0.62 V 未満または4.73 V 以上
E87-8(TX+) ←→ E87-23(GND)	入出力	波形	IG ON	パルス発生
E87-9(TX-) ←→ E87-23(GND)	入出力	波形	IG ON	パルス発生

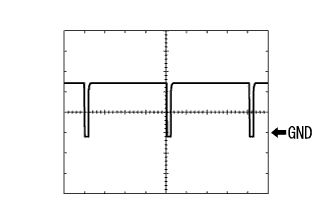

E87-11(SOL+) ←→ E87-23(GND)	出力	波形	エンジンアイドル回転時、ブロワスイッチ ON、A/Cスイッチ ON	パルス発生 (波形1)
E87-13(PTC1) ←→ E87-23(GND)*1	出力	電圧	エンジンアイドル回転時 設定温度 MAX HOT ブロワスイッチ ON ヘッドランプ デイマ スイッチASSY OFF → ON 冷却水温度 約75°C以下 外気温度10°C以下	1 V未満 → 11 to 14 V
E87-14(HR) ←→ E87-23(GND)	出力	電圧	IG ON、ブロワスイッチ OFF → ON	11 to 14 V → 1 V未満
E87-15(SG-1) ←→ ボデーアース	-	抵抗	常時	1 Ω未満
E87-16(LED) ←→ ボデーアース	出力	電圧	エンジンアイドル回転時、ブロワスイッチ ON、A/Cスイッチ OFF → ON	11 to 14 V → 4 V未満
E87-17(SBLW) ←→ E87-23(GND)	入力	電圧	IG ON、ブロワスイッチ OFF → ON	11 to 14 V → 1 V未満
E87-19(PTC2) ←→ E87-23(GND)*1	出力	電圧	エンジンアイドル回転時 設定温度 MAX HOT ブロワスイッチ ON ヘッドランプ デイマ スイッチASSY OFF → ON 冷却水温度 約70°C以下 外気温度10°C以下	1 V未満 → 11 to 14 V
E87-20(PTC3) ←→ E87-23(GND)*1	出力	電圧	エンジンアイドル回転時 設定温度 MAX HOT ブロワスイッチ ON ヘッドランプ デイマ スイッチASSY OFF → ON 冷却水温度 約65°C以下 外気温度10°C以下	1 V未満 → 11 to 14 V
E87-21(HLS) ←→ ボデーアース*1	入力	電圧	ヘッドランプ デイマ スイッチASSY OFF → ON	11 to 14 V → 1 V未満
E87-22(TAM) ←→ E87-5(SG-2)	入力	電圧	IG ON、外気温度25°C	1.35 to 1.75 V
E87-23(GND) ←→ ボデーアース	-	抵抗	常時	1 Ω未満
E87-24(S5-3) ←→ E87- 23(GND)	出力	電圧	IG ON	4.75 to 5.25 V

1. *1:寒冷地仕様車
