ECU制御システムのトラブルシューティングの方法  新ダイアグシステム





  1. 概要

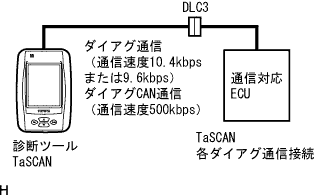

    D100035J01

    1. 新ダイアグシステムとは、高度化·複雑化する車載エレクトロニクスシステムに対応した新しい故障診断システムである。この故障診断システムの機能は、診断ツールTaSCANにより活用できる。



    1. 診断ツールTaSCANの機能

      1. この新ダイアグに対応した診断ツールTaSCANには、下表に示す機能がある。

        機　能
        		概　要
        基本点検
        		エンジン、ECTの基本点検が可能(エンジン、ECTのみ)
        ECUデータモニター
        		ECUデータの確認、記録、再生が可能
        アクティブテスト
        		アクチュエーターの任意駆動が可能
        汎用計測
        		電圧計測およびオシロスコープ機能を搭載



      1. 通信対応コンピューター·センサー

        コンピュータ·センサ名
        		ダイアグコード読み取り
        (ノーマルモード)
        		ダイアグコード読み取り
        (チェックモード/テストモード)
        		フリーズフレームデータ読み取り
        (故障発生時のコンピュータデータ)
        		コンピュータデータのリアルタイム読み取りおよび保存/表示
        		アクティブテスト
        エンジンECU
        		○
        		○
        		○
        		○
        		○
        スキッドコントロールECU
        		○
        		○
        (*1)
        		○
        (*2)
        		○
        		○
        エアバッグECU
        		○
        		○
        		-
        		-
        		-

        (*1)
        テストモード

        (*2)
        正常時は作動時のフリーズフレームデータを読み取れる。




        1. 診断ツールTaSCANの使用方法

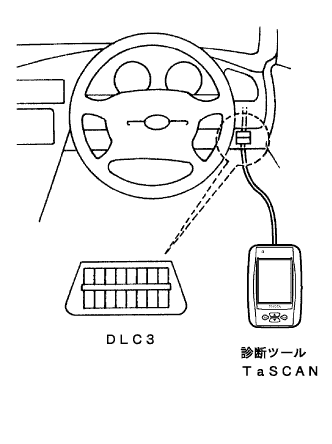

          D031286J01

          1. 車両との接続


            1. 運転席足元付近に設置のDLC3(データリンクコネクターNo.3)に接続する。

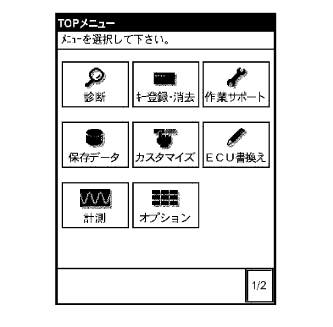

            D031282J01

          2. 診断ツールTaSCANの使用方法


            1. 診断ツールTaSCANの電源スイッチをONにすると、メニュー画面が表示される。

            2. 実施したい項目を任意に選択し、それ以降は、画面と対話をしながら作業を進める。




          1. ダイアグノーシスコネクターについて

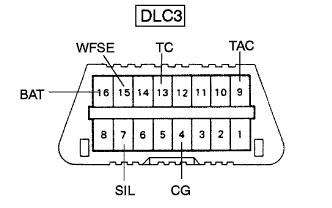

            D027691J01

            1. 新ダイアグシステム採用に伴い、DLC3(運転席足元付近に設置)に機能を集約した。

            2. DLC3の端子名称と機能
              端子名称
              		機能
              BAT
              		バッテリー電源
              WFSE
              		ECUプログラム書き換え
              TC
              		ダイアグコード(ランプ)出力指示
              TAC
              		エンジン回転数出力
              SIL
              		各コンピューターとのダイアグ通信
              CG
              		ボデーアース




            1. エラー発生時の処置について

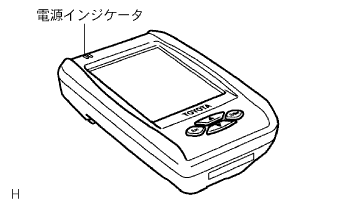

              D031284J01

              ■ 注 意 ■
              TaSCANの電源インジケーターが点灯しない場合、またはメニュー表示時にダイアグ通信すべてのシステム名を表示しない場合は、以下の点検を行い、故障箇所を修正する必要がある。



                D027691J01

              1. TaSCANの電源インジケーター不灯


                1. 他の車両にTaSCANを接続し、TaSCANを起動する。
                  作動状態
                  		不具合箇所
                  		点検箇所
                  TaSCANの電源インジケーターが赤または緑に点灯する場合
                  		車両側
                  1. DLC3　BAT端子の電圧点検
                  2. DLC3　CG端子←→ボデーアース間の導通点検
                  TaSCANの電源インジケーターが点灯しない場合
                  		TaSCAN本体
                  		-

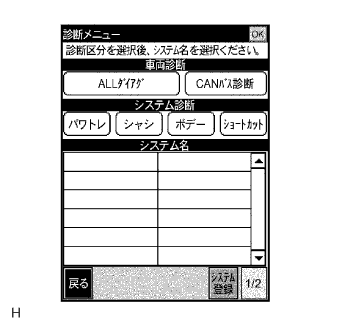

                D032336J01

              2. 診断メニューでシステム診断を押した時に、ダイアグ通信すべてのシステム名を表示しない。


                1. IGスイッチおよびTaSCANの電源スイッチを一度OFFし、再度TaSCANを起動し[戻る]キーを押して診断メニュー表示させた時の状態を確認。
                  作動状態
                  		不具合箇所
                  		点検箇所
                  すべてのシステム名を表示しない
                  		TaSCAN本体
                  		-
                  ダイアグ通信対応のシステム名を表示しない
                  		車両側
                  1. DLC3の通信ラインSIL端子とジャンクション間の導通点検
                  2. DLC3の通信ラインSIL端子とジャンクション間の+B、アースとの短絡
                  ダイアグ通信対応の一つのシステム名を表示しない
                  		車両側
                  1. 非表示ECUのDLC3の通信ラインSIL端子とジャンクション間の導通点検
                  2. 非表示ECUのDLC3の通信ラインSIL端子とジャンクション間の+B、アースとの短絡
                  3. 非表示ECU+B、アース点検
                  4. 非表示ECU交換
