Система указателей и измерительных приборов Мониторинг данных / Активный тест

Проверка с помощью GTS

GTS - Мониторинг данных

Используя GTS, выведите на экран меню [Data Monitor] (Мониторинг данных) согласно указаниям на дисплее и проверьте данные компьютера.

[Экран GTS: Кузов → Комбинация приборов → Мониторинг данных]
Параметр
Описание / Диапазон
Нормальное состояние
Примечание

Tail Signal State
(Состояние сигнала габаритов) Состояние переключателя управления освещением
Диапазон: OFF/ON
ON: Переключатель в положении ON
OFF: Переключатель в положении OFF
При отклонении возможна неисправность реле габаритов, жгута проводов и т.д.

Odo/Trip Meter Switch
(Переключатель одометра/трипа) Состояние кнопки переключения одометра и суточного пробега
Диапазон: OFF/ON
ON: Кнопка нажата
OFF: Кнопка отпущена
При отклонении возможна неисправность кнопки переключения.

Vehicle Speed
(Скорость автомобиля) Входное значение скорости
Диапазон: от 0 до 255 [км/ч]
от 0 до 255 [км/ч]
Почти совпадает с реальной скоростью
Проверьте погрешность показаний спидометра.

Engine Speed
(Обороты двигателя) Входное значение оборотов двигателя
Диапазон: от 0 до 12750 [об/мин]
Состояние работы двигателя
Почти совпадает с реальными оборотами
-

Engine Coolant Temp
(Температура антифриза) Входное значение температуры охлаждающей жидкости
Диапазон: от 0 до 127.5 °C
Холодный: соответствует внешней темп.
Прогретый: от 75 до 100 °C
При отклонении возможна неисправность в цепи датчика температуры.

Clock Switch (M)
(Кнопка часов M) Состояние кнопки настройки часов (минуты)
Диапазон: OFF/ON
ON: Кнопка нажата
OFF: Кнопка отпущена
Возможна неисправность кнопки часов (M).

Clock Switch (H)
(Кнопка часов H) Состояние кнопки настройки часов (часы)
Диапазон: OFF/ON
ON: Кнопка нажата
OFF: Кнопка отпущена
Возможна неисправность кнопки часов (H).

+B Voltage Value
(Напряжение +B) Значение входного напряжения
Диапазон: от 0 до 25.5 В
Отображает входное напряжение
от 11 до 14 В
-

Fuel Sender Input
(Вход датчика топлива) Входное значение от датчика уровня топлива
Диапазон: от 0 до 127.5 [л]
Отображает количество топлива
При отклонении возможна неисправность датчика уровня топлива.

Ambient Temp Input
(Вход наружной темп.) Температура наружного воздуха
Диапазон: от -40 до 87.5 °C
Почти совпадает с наружной темп.
-

Oil Pressure SW State
(Датчик давления масла) Состояние датчика давления масла
Диапазон: OFF/ON
ON: При низком давлении масла
OFF: При нормальном давлении масла
При отклонении возможна неисправность датчика давления масла в сборе.

Turn Signal SW (Right)
(Поворотник ПРАВ) Состояние переключателя поворотов (право)
Диапазон: OFF/ON
ON: Переключатель включен вправо
OFF: Переключатель в нейтральном положении
-

Turn Signal SW (Left)
(Поворотник ЛЕВ) Состояние переключателя поворотов (лево)
Диапазон: OFF/ON
ON: Переключатель включен влево
OFF: Переключатель в нейтральном положении
-

Hazard SW
(Кнопка аварийки) Состояние выключателя аварийной сигнализации
Диапазон: OFF/ON
ON: Выключатель аварийки ВКЛ
OFF: Выключатель аварийки ВЫКЛ
-

Driver Buckle SW
(Замок ремня водителя) Состояние замка ремня безопасности водителя
Диапазон: OFF/ON
ON: Ремень водителя не пристегнут
OFF: Ремень водителя пристегнут
-

Parking Brake SW
(Датчик ручника) Состояние стояночного тормоза
Диапазон: OFF/ON
ON: Стояночный тормоз задействован
OFF: Стояночный тормоз отпущен
-

Driver Door SW
(Дверь водителя) Состояние открытия/закрытия двери водителя
Диапазон: CLOSE/OPEN
OPEN: Дверь водителя открыта
CLOSE: Дверь водителя закрыта
-

All Door SW (Except D)
(Все двери кроме вод.) Состояние открытия дверей, кроме водительской
Диапазон: CLOSE/OPEN
OPEN: Любая из дверей открыта
CLOSE: Все двери закрыты
Если открыта водительская дверь, может отображаться OPEN. Для проверки закройте дверь водителя.

Key Insert SW
(Ключ в замке) Состояние вставленного ключа
Диапазон: OFF/ON
ON: Ключ вставлен
OFF: Ключ не вставлен
-

Seat Belt Info Indicator
(Индикатор ремней) Наличие функции индикатора информации о ремнях безопасности
Диапазон: Нет функции / Есть функция
Зависит от настроек кастомизации
-

DTC Count
(Кол-во кодов DTC) Количество выводимых кодов неисправностей
Диапазон: от 0 до 255 шт.
Отображает количество кодов DTC
от 0 до 255 шт.
-

[Экран GTS: Силовой агрегат → Двигатель → Мониторинг данных]
Параметр
Описание / Диапазон
Нормальное состояние
Примечание

Coolant Temp
(Темп. антифриза) Температура охлаждающей жидкости двигателя
Диапазон: от -40 до 215 °C
от 75 до 100 °C:
После прогрева

□ СПРАВКА □

Температура прогретого двигателя: от 75 до 100 °C.

Если двигатель был выключен долгое время, температура антифриза, воздуха на впуске и наружная температура будут почти одинаковыми.

Если отображается -40 °C или 215 °C, возможен обрыв или короткое замыкание в цепи датчика.

[Экран GTS: Шасси → ABS/VSC/TRC → Мониторинг данных]
Параметр
Описание / Диапазон
Нормальное состояние
Примечание

Vehicle Speed
(Скорость авто) Отображает скорость автомобиля
Диапазон: от 0 до 326 км/ч
0 км/ч: При остановке
При движении с постоянной скоростью: отсутствие значительных колебаний.

GTS - Активный тест

[Экран GTS: Кузов → Комбинация приборов → Мониторинг данных]
Параметр	Описание / Диапазон	Нормальное состояние	Примечание
Tail Signal State (Состояние сигнала габаритов)	Состояние переключателя управления освещением Диапазон: OFF/ON	ON: Переключатель в положении ON OFF: Переключатель в положении OFF	При отклонении возможна неисправность реле габаритов, жгута проводов и т.д.
Odo/Trip Meter Switch (Переключатель одометра/трипа)	Состояние кнопки переключения одометра и суточного пробега Диапазон: OFF/ON	ON: Кнопка нажата OFF: Кнопка отпущена	При отклонении возможна неисправность кнопки переключения.
Vehicle Speed (Скорость автомобиля)	Входное значение скорости Диапазон: от 0 до 255 [км/ч]	от 0 до 255 [км/ч] Почти совпадает с реальной скоростью	Проверьте погрешность показаний спидометра.
Engine Speed (Обороты двигателя)	Входное значение оборотов двигателя Диапазон: от 0 до 12750 [об/мин]	Состояние работы двигателя Почти совпадает с реальными оборотами	-
Engine Coolant Temp (Температура антифриза)	Входное значение температуры охлаждающей жидкости Диапазон: от 0 до 127.5 °C	Холодный: соответствует внешней темп. Прогретый: от 75 до 100 °C	При отклонении возможна неисправность в цепи датчика температуры.
Clock Switch (M) (Кнопка часов M)	Состояние кнопки настройки часов (минуты) Диапазон: OFF/ON	ON: Кнопка нажата OFF: Кнопка отпущена	Возможна неисправность кнопки часов (M).
Clock Switch (H) (Кнопка часов H)	Состояние кнопки настройки часов (часы) Диапазон: OFF/ON	ON: Кнопка нажата OFF: Кнопка отпущена	Возможна неисправность кнопки часов (H).
+B Voltage Value (Напряжение +B)	Значение входного напряжения Диапазон: от 0 до 25.5 В	Отображает входное напряжение от 11 до 14 В	-
Fuel Sender Input (Вход датчика топлива)	Входное значение от датчика уровня топлива Диапазон: от 0 до 127.5 [л]	Отображает количество топлива	При отклонении возможна неисправность датчика уровня топлива.
Ambient Temp Input (Вход наружной темп.)	Температура наружного воздуха Диапазон: от -40 до 87.5 °C	Почти совпадает с наружной темп.	-
Oil Pressure SW State (Датчик давления масла)	Состояние датчика давления масла Диапазон: OFF/ON	ON: При низком давлении масла OFF: При нормальном давлении масла	При отклонении возможна неисправность датчика давления масла в сборе.
Turn Signal SW (Right) (Поворотник ПРАВ)	Состояние переключателя поворотов (право) Диапазон: OFF/ON	ON: Переключатель включен вправо OFF: Переключатель в нейтральном положении	-
Turn Signal SW (Left) (Поворотник ЛЕВ)	Состояние переключателя поворотов (лево) Диапазон: OFF/ON	ON: Переключатель включен влево OFF: Переключатель в нейтральном положении	-
Hazard SW (Кнопка аварийки)	Состояние выключателя аварийной сигнализации Диапазон: OFF/ON	ON: Выключатель аварийки ВКЛ OFF: Выключатель аварийки ВЫКЛ	-
Driver Buckle SW (Замок ремня водителя)	Состояние замка ремня безопасности водителя Диапазон: OFF/ON	ON: Ремень водителя не пристегнут OFF: Ремень водителя пристегнут	-
Parking Brake SW (Датчик ручника)	Состояние стояночного тормоза Диапазон: OFF/ON	ON: Стояночный тормоз задействован OFF: Стояночный тормоз отпущен	-
Driver Door SW (Дверь водителя)	Состояние открытия/закрытия двери водителя Диапазон: CLOSE/OPEN	OPEN: Дверь водителя открыта CLOSE: Дверь водителя закрыта	-
All Door SW (Except D) (Все двери кроме вод.)	Состояние открытия дверей, кроме водительской Диапазон: CLOSE/OPEN	OPEN: Любая из дверей открыта CLOSE: Все двери закрыты	Если открыта водительская дверь, может отображаться OPEN. Для проверки закройте дверь водителя.
Key Insert SW (Ключ в замке)	Состояние вставленного ключа Диапазон: OFF/ON	ON: Ключ вставлен OFF: Ключ не вставлен	-
Seat Belt Info Indicator (Индикатор ремней)	Наличие функции индикатора информации о ремнях безопасности Диапазон: Нет функции / Есть функция	Зависит от настроек кастомизации	-
DTC Count (Кол-во кодов DTC)	Количество выводимых кодов неисправностей Диапазон: от 0 до 255 шт.	Отображает количество кодов DTC от 0 до 255 шт.	-

[Экран GTS: Силовой агрегат → Двигатель → Мониторинг данных]
Параметр	Описание / Диапазон	Нормальное состояние	Примечание
Coolant Temp (Темп. антифриза)	Температура охлаждающей жидкости двигателя Диапазон: от -40 до 215 °C	от 75 до 100 °C: После прогрева	□ СПРАВКА □ Температура прогретого двигателя: от 75 до 100 °C. Если двигатель был выключен долгое время, температура антифриза, воздуха на впуске и наружная температура будут почти одинаковыми. Если отображается -40 °C или 215 °C, возможен обрыв или короткое замыкание в цепи датчика.

[Экран GTS: Шасси → ABS/VSC/TRC → Мониторинг данных]
Параметр	Описание / Диапазон	Нормальное состояние	Примечание
Vehicle Speed (Скорость авто)	Отображает скорость автомобиля Диапазон: от 0 до 326 км/ч	0 км/ч: При остановке	При движении с постоянной скоростью: отсутствие значительных колебаний.

Используя GTS, выведите на экран меню "Active Test" (Активный тест) согласно указаниям на дисплее и проведите проверку.

Критерий

[Экран GTS: Кузов → Комбинация приборов → Активный тест]
Параметр	Описание параметра	Управление / Значения
Speedometer (Спидометр)	Переключение показаний скорости на приборе	OFF, 0, 40, 80, 120, 160 (км/ч)*1
Fuel Gauge (Указатель топлива)	Переключение стрелки указателя топлива [См. Таблицу 1]	OFF Точка E датчика (Пустой) Метка E на шкале Позиция включения предупреждения Метка 1/4 шкалы Метка 1/2 шкалы Метка 3/4 шкалы Метка F на шкале (Полный) Точка F датчика
Indicator No.1 (AT)	Показ/скрытие индикаторов АКПП	OFF, D, N, R(*3), P
Indicator No.2 (AT)	Показ/скрытие индикаторов АКПП	OFF, B, S
Airbag Warning Light	Показ/скрытие лампы SRS Airbag	OFF/ON
D-Seat Belt Warning Light	Показ/скрытие лампы ремня водителя	OFF/ON
ABS Warning Light	Показ/скрытие лампы ABS	OFF/ON
Charge Warning Light	Показ/скрытие лампы зарядки АКБ	OFF/ON
Slip Indicator Light	Показ/скрытие индикатора скольжения	OFF/ON
Coolant Temp (Low)	Индикатор низкой темп. (COOL) ВКЛ/ВЫКЛ	OFF/ON
Coolant Temp (High)	Лампа перегрева (HOT) ВКЛ/ВЫКЛ	OFF/ON
TRC OFF Indicator	Индикатор TRC OFF ВКЛ/ВЫКЛ	OFF/ON
Eco Drive Indicator	Индикатор Eco Drive ВКЛ/ВЫКЛ*2	OFF/ON
Brake Warning Light	Лампа тормозной системы ВКЛ/ВЫКЛ	OFF/ON
EPS Warning Light	Лампа электроусилителя (EPS) ВКЛ/ВЫКЛ	OFF/ON
VSC OFF Indicator	Индикатор VSC/Slip OFF ВКЛ/ВЫКЛ	OFF/ON
Turn Signal (Left)	Индикатор поворота (лево) ВКЛ/ВЫКЛ	OFF/ON
Turn Signal (Right)	Индикатор поворота (право) ВКЛ/ВЫКЛ	OFF/ON
Seat Belt Info Indicator	Индикатор инфо о ремнях ВКЛ/ВЫКЛ	OFF/ON
Display No.1	Включение цифр на ЖК-дисплее	OFF, 6, 5, 4, 3, 2, 1, 0, Все горят
Display No.2	Включение цифр на ЖК-дисплее	OFF, 9, 8, 7

*1: При выполнении активного теста проверьте, находится ли реальное показание прибора в пределах допустимого диапазона. (См. процедуру )
*2: Только если отображение индикатора Eco Drive включено в настройках кастомизации (См. процедуру )
*3: Также звучит зуммер.

■ ВНИМАНИЕ ■

При проведении активного теста спидометра в других системах могут прописаться коды DTC, связанные со скоростью автомобиля. В этом случае удалите коды DTC по окончании теста.

□ СПРАВКА □

Если система не работает должным образом, можно диагностировать неисправность комбинации приборов в сборе.
Контрольные лампы (Telltales), не предусмотренные комплектацией, срабатывать не будут.

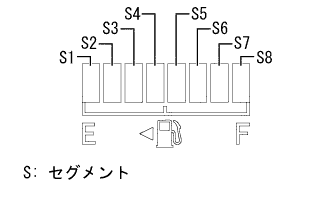

[Таблица 1]: Указатель уровня топлива

Индикация
Положение стрелки

Сегменты выключены, горит лампа низкого уровня топлива
Точка E датчика

Сегменты выключены, горит лампа низкого уровня топлива
Метка E шкалы

Горит 1 сегмент, горит лампа низкого уровня топлива
Порог предупреждения

Горит 2 сегмента
Метка 1/4 шкалы

Горит 4 сегмента
Метка 1/2 шкалы

Горит 6 сегментов
Метка 3/4 шкалы

Горит 8 сегментов
Метка F шкалы

Горит 8 сегментов
Точка F датчика

Индикация	Положение стрелки
Сегменты выключены, горит лампа низкого уровня топлива	Точка E датчика
Сегменты выключены, горит лампа низкого уровня топлива	Метка E шкалы
Горит 1 сегмент, горит лампа низкого уровня топлива	Порог предупреждения
Горит 2 сегмента	Метка 1/4 шкалы
Горит 4 сегмента	Метка 1/2 шкалы
Горит 6 сегментов	Метка 3/4 шкалы
Горит 8 сегментов	Метка F шкалы
Горит 8 сегментов	Точка F датчика
