メーター&ゲージシステム    スピードメーター作動不良

準備品一覧


機能説明


コンビネーションメータASSYは、ブレーキアクチュエータASSYからCAN通信を介して、車両速度信号を受信している。コンビネーションメータASSYは、受信した車両速度信号をもとに車速表示させる。

□ 参 考 □
スピードメーターが正常な場合においても、指示値と実車速に誤差が生じることがある。その誤差要因としては、2通りの要因が考えられる。ひとつはタイヤのサイズ、タイヤの空気圧およびタイヤの摩耗による外的要因である。もうひとつは、指示値の許容範囲による内的要因である。したがって、トラブルシュートの際は、まず初めにこれらの要因が影響していないか点検する必要がある。外的要因であるタイヤのサイズ、タイヤの空気圧および摩耗は目視にて点検する。(要領は参照)
また、内的要因である指示値の許容範囲は、スピードメータ点検を実施する。(要領は参照)

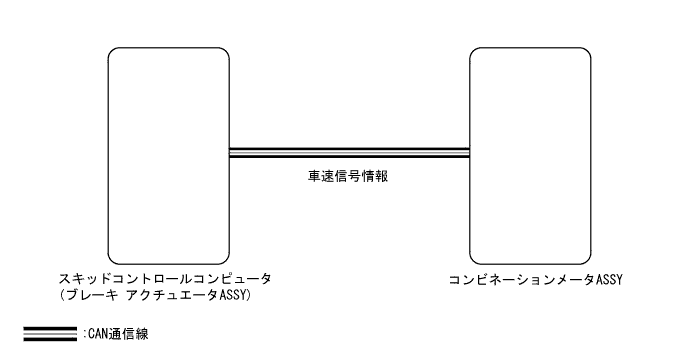

回路図



E174444J09



点検手順


■ 注 意 ■
車速指示値の点検結果が許容範囲外の場合には、スピードメータ点検を実施する。(要領は参照)


手順1ダイアグコード読み取り

  1. GTSを使用して、CAN通信系統のダイアグコードが出力されているか点検する。(要領は参照)

    結果
    結果
    		飛び先
    ダイアグコード出力なし
    		A
    ダイアグコード出力あり
    		B



B
CAN通信システムへ （要領は 参照）
A


手順2GTSアクティブテスト実施（スピードメータ）

  1. GTSを使用して、画面表示に従って“アクティブテスト”画面を表示させ、点検する。(要領は参照)

    [GTS画面: ボデー → メータ → アクティブテスト]
    項目名
    		項目名説明
    		駆動
    スピードメータ
    		メータ車速を切り替え
    		160、120、80、40、0(km/h)

    □ 参 考 □
    アクティブテスト実行時、実際のメータ指示値がメータ指示値許容範囲内(要領は参照)にあるか確認する。

    結果
    結果
    		飛び先
    アクティブテストの各車速が、スムースに表示できる
    		A
    アクティブテストの各車速が、スムースに表示できない
    		B



B
コンビネーションメータASSY交換 （要領は 参照）
A


手順3GTSデータ読み取り（車速）

  1. GTSを使用して、画面表示に従って“データモニタ”画面を表示させ、コンピュータデータを点検する。(要領は参照)

    □ 参 考 □
    コンビネーションメータASSY(スピードメーター)とデータモニタの参考値を点検する。


    [GTS画面: ボデー → メータ → データモニタ]
    項目名
    		項目説明/表示範囲
    		標準値
    		備考
    車速
    		車速入力値
    表示範囲: 0 to 255[km/h]
    		0 to 255[km/h]
    実車速とほぼ同期
    		スピードメータ指示誤差を確認

    結果
    結果
    		飛び先
    データモニタの標準値がスピードメーターとほぼ同じ
    		A
    データモニタの標準値がスピードメーターと相違
    		B



B
コンビネーションメータASSY交換 （要領は 参照）
A


手順4ダイアグコード読み取り（EBD付きABS＆TRC＆VSC＆BAシステム）

  1. GTSを使用して、EBD付きABS＆TRC＆VSC＆BAシステムのダイアグコードが出力されているか点検する。(要領は 参照)

    結果
    結果
    		飛び先
    ダイアグコード出力なし
    		A
    ダイアグコード出力あり
    		B



B
EBD付きABS＆TRC＆VSC＆BAシステムへ （要領は 参照）
A


手順5GTSデータ読み取り（車速、車両スピード）

  1. GTSを使用して、画面表示に従って“データモニタ”画面を表示させ、コンピュータデータを点検する。(要領は 参照)

    [GTS画面: ボデー → メータ → データモニタ](コンビネーションメーター)
    項目名
    		項目説明/表示範囲
    		標準値
    		備考
    車速
    		車速入力値
    表示範囲: 0 to 255[km/h]
    		0 to 255[km/h]
    実車速とほぼ同期
    		スピードメータ指示誤差を確認

    [GTS画面: シャシ → ABS-VSC-TRC → データモニタ](ブレーキアクチュエータASSY)
    項目名
    		項目説明/表示範囲
    		標準値
    		備考
    車両スピード
    		車両スピードを表す
    表示範囲: 0 to 326km/h
    		0 km/h: 停車時
    		 一定車速走行時：大きな変動がない

    結果
    結果
    		飛び先
    各ECUのデータモニタの値が相違
    		A
    各ECUのデータモニタの値がほぼ一致
    		B



B
EBD付きABS＆TRC＆VSC＆BAシステムへ （要領は 参照）
A


手順6コンビネーションメータASSY交換

  1. 新品のコンビネーションメータASSYに交換し、スピードメータの作動を点検する。(要領は参照)

    基準
    スピードメーターが正常作動すること



NG
ブレーキ アクチュエータASSY交換 （要領は 参照）
OK

終了
