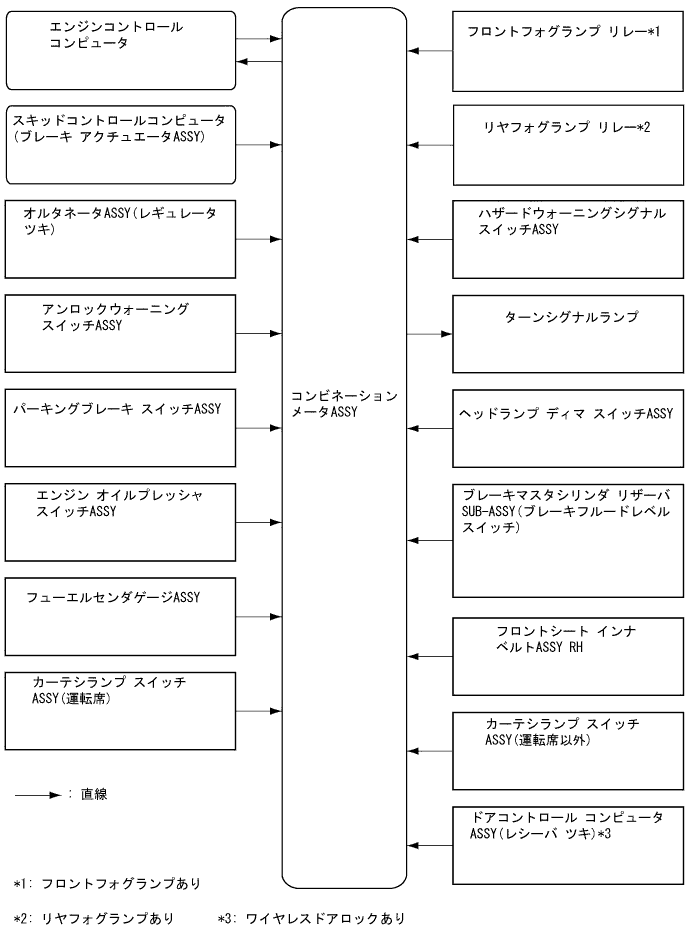

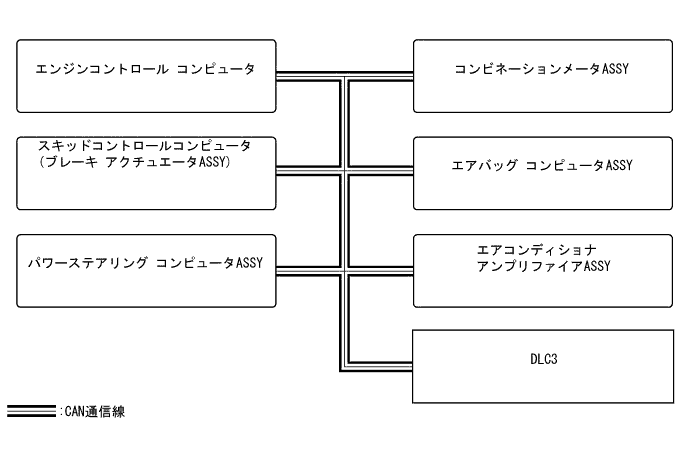

コンビネーションメータASSYのインジケータランプ、ウォーニングランプ、ブザーおよびドライブモニターを駆動させるため、CAN通信または直線を介して、各種の信号を入出力する。
| メータ·ゲージ名 | 状態 | 入出力 | 信号 | CAN/直線 | 送信側ECU |
|---|---|---|---|---|---|
| スピードメータ | 指針駆動 | 入力 | 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| - | 入力 | 車速入力パルス信号 | 直線 | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | |
| - | 出力 | 車速信号(メーター →その他) | CAN | 関係先のECU | |
| 車速出力パルス信号 | 直線 | その他のECU（車速情報が必要なECU） | |||
| フューエルレシーバゲージ | セグメント | 入力 | 燃料残量値信号 | 直線 | フューエルセンダゲージASSY |
| 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | |||
| シフトポジション情報(P/N)信号 | エンジンコントロール コンピュータ | ||||
| パーキングブレーキ情報信号 | 直線 | パーキングブレーキスイッチASSY | |||
| 車速入力パルス信号 | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | ||||
| - | 出力 | 車両ウォーニング表示信号 | CAN | コンビネーションメータASSY |
| ランプ名 | 状態 | 入出力 | 信号 | CAN/直線 | 送信側ECU |
|---|---|---|---|---|---|
| ターンインジケータランプ | 点滅 | 入力 | ターン右/左点滅信号 | 直線 | ヘッドランプ デイマ スイッチASSY |
| ハザードSW 信号 | ハザードウォーニングシグナル スイッチASSY | ||||
| ハザードランプ点滅要求(アンサーバック)信号*3 | ドアコントロール コンピュータASSY(レシーバ ツキ) | ||||
| ハザードランプ点滅要求(ESS 制御)信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | |||
| 出力 | ターンL ランプ出力信号 | 直線 | 各ターンシグナルランプ | ||
| ターンR ランプ出力信号 | |||||
| ハイビームインジケータランプ | 点灯 | 入力 | BEAM+信号 | 直線 | ヘッドランプ デイマ スイッチASSY |
| BEAM-信号 | |||||
| フロントフォグランプインジケータランプ*1 | 点灯 | 入力 | フロントフォグランプ点灯指示信号 | 直線 | フロントフォグランプ リレー |
| リヤフォグインジケータランプ*2 | 点灯 | 入力 | リヤフォグランプ点灯指示信号 | 直線 | リヤフォグランプ リレー |
| テールインジケータランプ | 点灯 | 入力 | テールランプ点灯指示信号 | 直線 | ヘッドランプ デイマ スイッチASSY |
| ブレーキウォーニングランプ | 点灯 | 入力 | ブレーキウォーニングランプ信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| ブレーキオイルレベルウォーニングSW信号 | 直線 | ブレーキマスタシリンダ リザーバSUB-ASSY （ブレーキフルードレベルスイッチ） | |||
| パーキングブレーキウォーニングランプ | 点灯 | 入力 | パーキングブレーキSW信号 | 直線 | パーキングブレーキ スイッチASSY |
| - | 出力 | パーキングブレーキSW信号 | CAN | 関係先ECU | |
| ABSウォーニングランプ | 点滅/点灯 | 入力 | ABSウォーニングランプ信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| オイルプレッシャウォーニングランプ | 点灯 | 入力 | オイルプレッシャSW信号 | 直線 | エンジン オイルプレッシャ スイッチASSY |
| エンジン回転数信号 | CAN | エンジンコントロール コンピュータ | |||
| チェックエンジンウォーニングランプ | 点灯 | 入力 | チェックエンジンウォーニングランプ信号 | 直線 | エンジンコントロール コンピュータ |
| 運転席シートベルトウォーニングランプ | 点滅/点灯 | 入力 | D席バックルスイッチ信号 | 直線 | フロントシート インナベルトASSY RH |
| シフトポジション情報(P/N)信号 | CAN | エンジンコントロール コンピュータ | |||
| パーキングブレーキSW信号 | 直線 | パーキングブレーキ スイッチASSY | |||
| 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | |||
| SEAT BELTインフォメーションインジケータランプ | 点滅 | 入力 | D席カーテシSW信号 | 直線 | 各カーテシランプ スイッチASSY |
| D席以外(P席カーテシSW)信号 | |||||
| D席以外(RR席カーテシSW)信号 | |||||
| D席以外(RL席カーテシSW)信号 | |||||
| D席以外(バックドアカーテシSW)信号 | |||||
| SRSエアバッグウォーニングランプ | 点滅/点灯 | 入力 | エアバッグウォーニングランプ点灯·点滅要求信号 | CAN | エアバッグ コンピュータASSY |
| 水温ウォーニングランプ (HOT) | 点滅/点灯 | 入力 | 水温信号 | CAN | エンジンコントロール コンピュータ |
| 水温インジケータランプ (COOL) | 点灯 | 入力 | 水温信号 | CAN | エンジンコントロール コンピュータ |
| チャージウォーニングランプ | 点灯 | 入力 | チャージインジケータランプ信号 | CAN | エンジンコントロール コンピュータ |
| オルタネータL端子信号 | 直線 | オルタネータASSY(レギュレータツキ) | |||
| ドアウォーニングランプ | 点灯 | 入力 | D席カーテシSW信号 | 直線 | 各カーテシランプ スイッチASSY |
| D席以外(P席カーテシSW)信号 | |||||
| D席以外(RR席カーテシSW)信号 | |||||
| D席以外(RL席カーテシSW)信号 | |||||
| D席以外(バックドアカーテシSW)信号 | |||||
| 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | |||
| フューエル残量ウォーニングランプ | 点灯 | 入力 | 燃料残量値信号 | 直線 | フューエルセンダゲージASSY |
| EPSウォーニングランプ | 点滅/点灯 | 入力 | メータへの要求信号 | CAN | パワーステアリング コンピュータASSY |
| エコドライブインジケータランプ | 点灯 | 入力 | エコロジーランプインジケータ信号 | CAN | エンジンコントロール コンピュータ |
| VSC OFFインジケータランプ | 点灯 | 入力 | VSC OFFランプ信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| スリップインジケータランプ | 点滅/点灯 | 入力 | スリップインジケータ信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| VSC制御有無フラグ | |||||
| TRC OFFインジケータランプ | 点灯 | 入力 | TRC OFFランプ信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
- *1: フロントフォグランプあり
- *2: リヤフォグランプあり
- *3: ワイヤレスドアロックあり
| ブザー | 状態 | 入出力 | 信号 | CAN/直線 | 送信側ECU |
|---|---|---|---|---|---|
| リバースブザー | 断続音 | 入力 | シフトポジションR信号 | CAN | エンジンコントロール コンピュータ |
| ライト消し忘れブザー | 連続音 | 入力 | TAIL リレー信号 | 直線 | ヘッドランプ デイマ スイッチASSY |
| D席カーテシSW信号 | カーテシランプ スイッチASSY(運転席) | ||||
| キー抜き忘れウォーニングブザー | 断続音 | 入力 | キーSW信号 | 直線 | アンロックウォーニング スイッチASSY |
| D席カーテシSW信号 | カーテシランプ スイッチASSY(運転席) | ||||
| シートベルトウォーニングブザー | 単発音/断続音 | 入力 | 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| シフトポジションR信号 | エンジンコントロール コンピュータ | ||||
| D席バックルSW信号 | 直線 | フロントシート インナベルトASSY RH | |||
| パーキングブレーキSW信号 | パーキングブレーキ スイッチASSY | ||||
| パーキングブレーキ未解除走行ブザー | 断続音 | 入力 | 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| パーキングブレーキSW信号 | 直線 | パーキングブレーキ スイッチASSY | |||
| EPSウォーニングブザー | 単発音 | 入力 | メータへの要求信号 | CAN | パワーステアリング コンピュータASSY |
| 半ドア走行警告ブザー | 断続音 | 入力 | ドアカーテシSW 信号 | 直線 | 各カーテシランプ スイッチASSY |
| 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | |||
| ブレーキフルード低下警告ブザー | 断続音 | 入力 | ブレーキフルード低下信号 | 直線 | ブレーキマスタシリンダ リザーバSUB-ASSY (ブレーキフルード レベルスイッチ) |
| 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | |||
| フラッシャブザー | 断続音 | 入力 | ターン右/左点滅信号 | 直線 | ヘッドランプ デイマ スイッチASSY |
| モニター名 | 状態 | 入出力 | 信号 | CAN/直線 | 送信側ECU |
|---|---|---|---|---|---|
| オド·トリップメータ | 数値表示 | 入力 | 車速パルス信号積算値信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| 車速信号 | |||||
| 車速入力パルス信号 | 直線 | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | |||
| オド·トリップSW信号 | - | - | |||
| - | 出力 | オド情報信号 | CAN | コンビネーションメータASSY | |
| オド単位(KM/MILE)信号 | |||||
| 外気温度 | 表示 | 入力 | 車速信号 | CAN | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) |
| 外気温センサデータ(A/D値)信号 | エアコンディショナ アンプリファイヤASSY | ||||
| 車速入力パルス信号 | 直線 | スキッドコントロールコンピュータ（ブレーキ アクチュエータASSY） | |||
| 平均燃費 | 表示 | 入力 | エンジン回転数信号 | CAN | エンジンコントロール コンピュータ |
| 車速パルス信号積算値信号 | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | ||||
| 車速信号 | |||||
| 燃料消費量信号 | エンジンコントロール コンピュータ | ||||
| 車速入力パルス信号 | 直線 | スキッドコントロールコンピュータ（ブレーキ アクチュエータASSY） | |||
| 瞬間燃費 | 表示 | 入力 | エンジン回転数信号 | CAN | エンジンコントロール コンピュータ |
| 燃料消費量信号 | |||||
| 車速パルス信号積算値信号 | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | ||||
| 車速信号 | |||||
| 車速入力パルス信号 | 直線 | スキッドコントロールコンピュータ（ブレーキ アクチュエータASSY） | |||
| 航続可能距離 | 表示 | 入力 | エンジン回転数信号 | CAN | エンジンコントロール コンピュータ |
| 燃料消費量信号 | |||||
| エンジン型式情報信号 | |||||
| 車速パルス信号積算値信号 | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | ||||
| 燃料残量信号 | 直線 | フューエルセンダゲージASSY | |||
| 車速入力パルス信号 | スキッドコントロールコンピュータ（ブレーキ アクチュエータASSY） | ||||
| シフトポジション | 表示 | 入力 | シフトポジションP信号 | CAN | エンジンコントロール コンピュータ |
| シフトポジションR信号 | |||||
| シフトポジションN信号 | |||||
| シフトポジションD信号 | |||||
| シフトポジションB信号 | |||||
| S/Dスイッチ信号 | |||||
| モードインジケータ信号 | |||||
| TM油温帯信号 |
| 機能名 | 状態 | 入出力 | 信号 | CAN/直線 | 通信部品 |
|---|---|---|---|---|---|
| 調光レベル | 調光 | 入力 | TAIL信号 | 直線 | ヘッドランプ デイマ スイッチASSY |
| 調光入力信号 | - | コンビネーションメータASSY | |||
| ダイアグコード | 表示 | 入力 | ダイアグ送信システムNo.信号 | CAN | 関係先ECU |
| ダイアグコード1 信号 | |||||
| ダイアグコード2 信号 | |||||
| ダイアグコード3 信号 | |||||
| ダイアグコード4 信号 | |||||
| ダイアグコード5 信号 | |||||
| ダイアグコード6 信号 | |||||
| ダイアグコード7 信号 | |||||
| テストモード信号 | エンジンコントロール コンピュータ | ||||
| ABS ウォーニングランプ信号 | スキッドコントロールコンピュータ(ブレーキ アクチュエータASSY) | ||||
| スリップインジケータ信号 | |||||
| エアバッグウォーニングランプ点灯·点滅要求信号 | エアバッグコンピュータASSY | ||||
| - | 出力 | ダイアグ送信システムNo.指定信号 | 関係先ECU |
