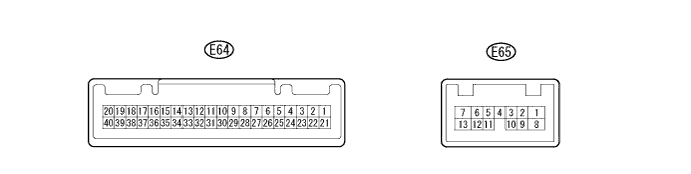

シートベルトウォーニングシステム  ＥＣＵ端子配列





  1. コンビネーションメータASSY

    E219768J04

    1. コネクターを接続した状態で、テスター棒を車両ワイヤハーネスコネクター裏側からあて、各端子間を点検する。

      基準値

      点検端子(端子記号)
      		入出力
      		項目
      		点検条件
      		基準値
      E64-21(ET) ←→ ボデーアース
      		-
      		抵抗
      		常時
      		1 Ω未満
      E64-23(SW) ←→ ボデーアース
      		入力
      		電圧
      		運転席以外ドア開→閉*1
      		1 V以下 → 11 to 14 V
      E64-24(SW2) ←→ ボデーアース
      		入力
      		電圧
      		運転席ドア開→閉
      		1 V以下 → 11 to 14 V
      E64-35 (SW) ←→ E64-21(ET)
      		出力
      		電圧
      		IG ON、運転席インナシートベルトにタングプレート未挿入 → 挿入
      		1 V以下 → 11 to 14 V
      E64-39 (IG+) ←→ E64-21(ET)
      		入力
      		電圧
      		IG ON
      		11 to 14 V
      E64-40 (B) ←→ E64-21(ET)
      		入力
      		電圧
      		常時
      		11 to 14 V

      *1: 運転席ドアを閉めた状態で点検する。
