”ワイドマルチAVステーシヨンII”システム  ダイアグノーシスシステム

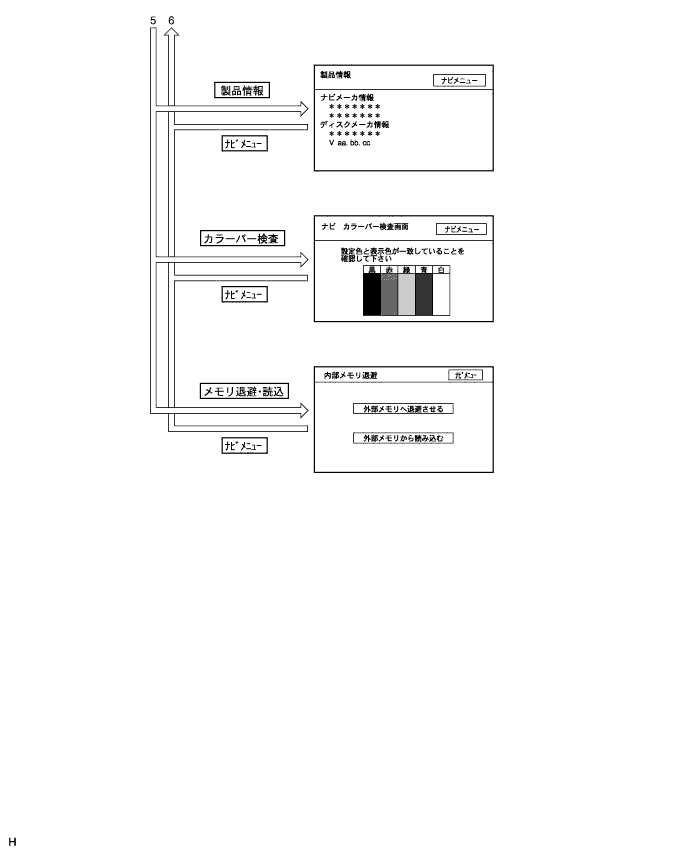

  1. ダイアグノーシス画面遷移

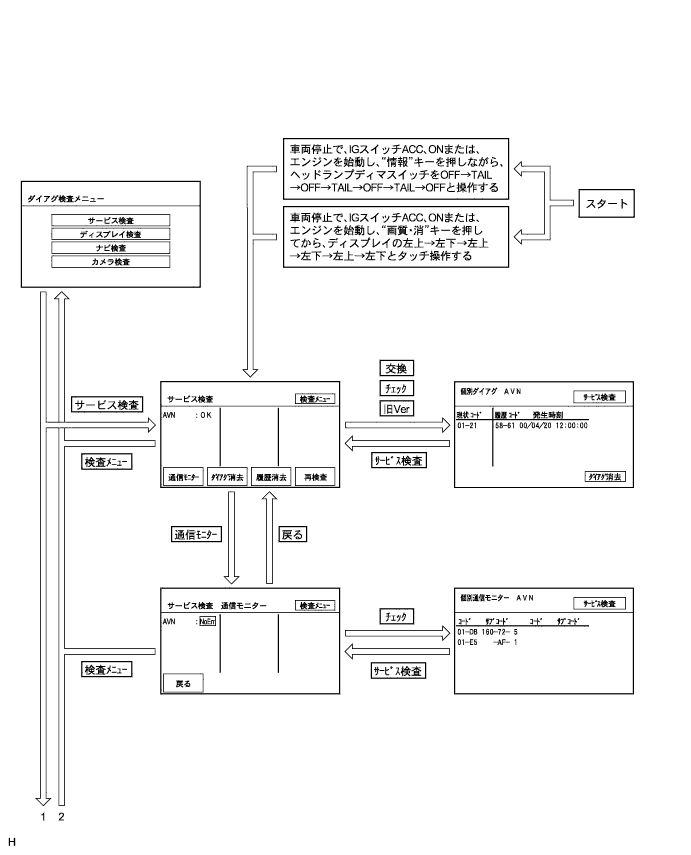

E101089

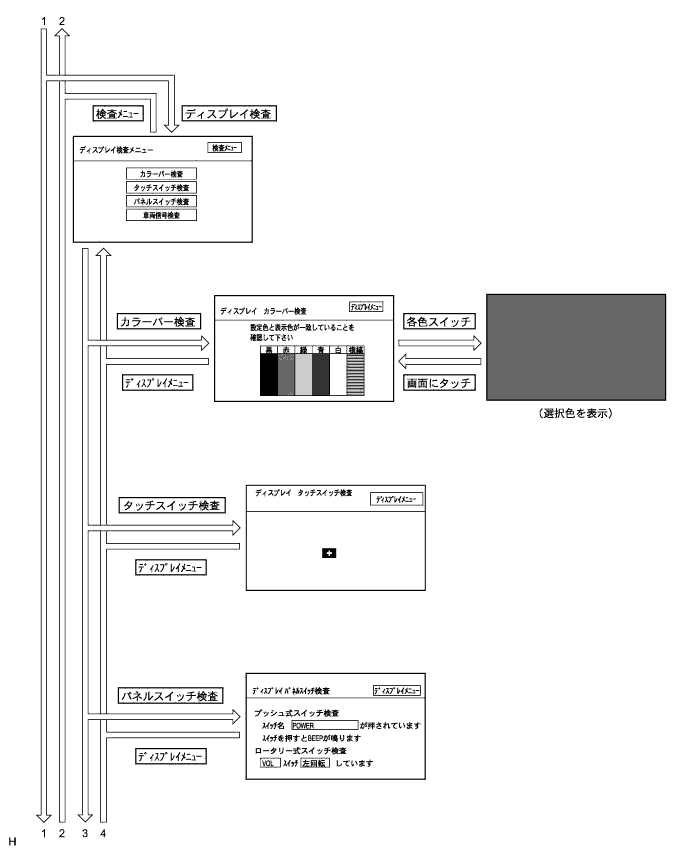

E101090

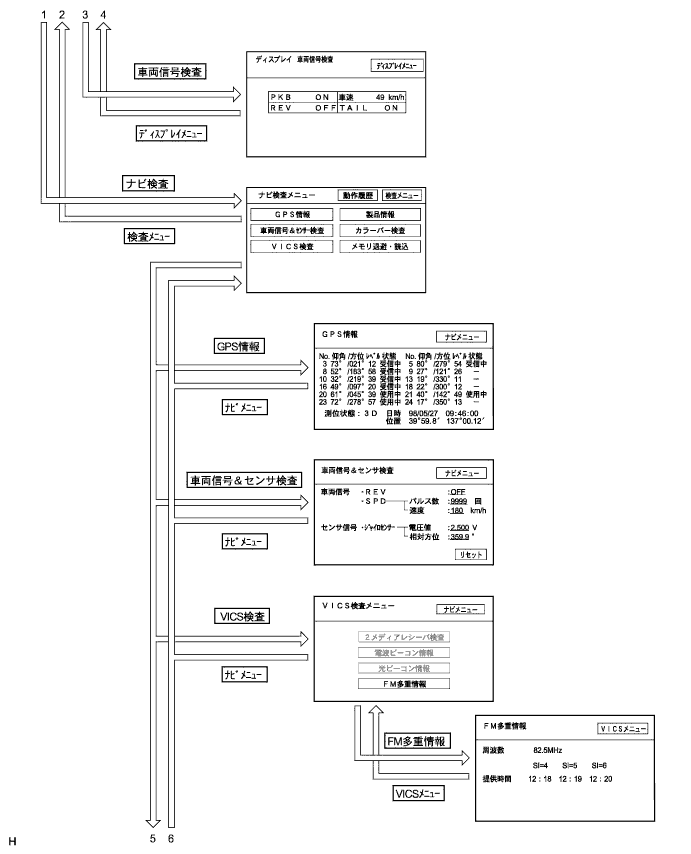

E101091


E101092



  1. ダイアグノーシス起動および解除

    ■ 注 意 ■
    IGスイッチをONにした後、地図画面が出ることを確認してからダイアグノーシスモードを起動しないと、検査できない項目がある。

    □ 参 考 □
    ダイアグノーシス起動方法は2種類ある。



    1. 起動方法1


      1. 車両停止状態にする。

      2. IGスイッチをACC、ONまたはエンジンを始動する。

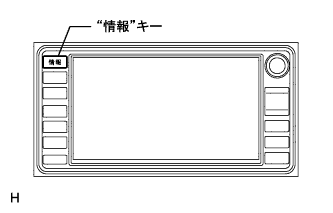

        3. E101087

      3. ナビゲーションレシーバASSYの“情報”キーを押しながら、ヘッドランプディマスイッチをOFF→TAIL→OFF→TAIL→OFF→TAIL→OFFと操作する。



        4. E100423

      4. ダイアグノーシスが起動すると“サービス検査”画面が表示され、サービス検査が実施される。



        5. E064179

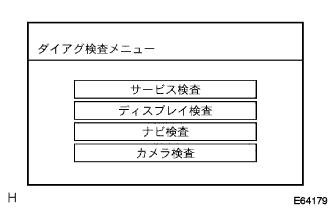

      5. “検査メニュー”を選択し、ダイアグ検査メニュー画面を表示させる。
        ダイアグ検査メニュー画面表示内容
        表示
        		内容
        サービス検査
        		システム検査+ダイアグメモリ収集を行い、双方の結果から、各接続機器の現在·過去の検査結果を表示する
        ディスプレイ検査
        		ディスプレイ部分の固有の検査を行う画面を表示する
        ナビ検査
        		ナビECU部分の固有の検査を行う画面を表示する



    2. 起動方法2


      1. 車両停止状態にする。

      2. IGスイッチをACC、ONまたはエンジンを始動する。

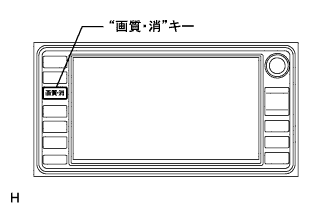

        3. E101088

      3. ナビゲーションレシーバASSYの“画質·消”キーを押し、画質調整画面を表示させる。



        4. E101170

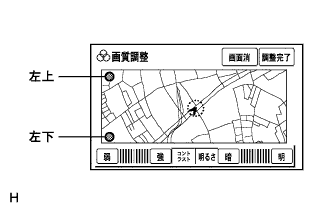

      4. 画質調整画面の左上と左下部分を、左上→左下→左上→左下→左上→左下のように、ゆっくりとタッチ操作する。

        □ 参 考 □
        ディスプレイの角ではなく、画質調整画面の四隅の内をタッチすること。



        5. E100423

      5. ダイアグノーシスが起動すると“サービス検査”画面が表示され、サービス検査が実施される。



        6. E064179

      6. “検査メニュー”を選択し、ダイアグ検査メニュー画面を表示させる。
        ダイアグ検査メニュー画面表示内容
        表示
        		内容
        サービス検査
        		システム検査+ダイアグメモリ収集を行い、双方の結果から、各接続機器の現在·過去の検査結果を表示する
        ディスプレイ検査
        		ディスプレイ部分の固有の検査を行う画面を表示する
        ナビ検査
        		ナビECU部分の固有の検査を行う画面を表示する

    3. 解除方法


      1. 解除方法は、IGスイッチをOFFにする。または“画質·消”キーを3秒以上押す。




    1. サービス検査
      E100423

      1. サービス検査

        □ 参 考 □
        1. 点検要領は参照。
        2. サービス検査は、“システム検査指示”、“ダイアグメモリ提示要求”に対する各機器の応答および“通常ダイアグ通知”等の情報をもとに、検査した結果を画面に表示する。
        3. “サービス検査　通信モニター”画面は、AVC-LANによる各機器の通信ダイアグの入力表示を行う。
        4. サービス検査の各画面は、ナビゲーションレシーバASSYが描画する。




      1. ディスプレイ検査

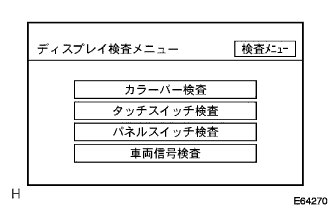

        E064270
        ディスプレイ検査メニュー画面表示内容
        表示
        		内容
        カラーバー検査
        		ディスプレイのカラー表示の検査
        タッチスイッチ検査
        		ディスプレイのタッチスイッチ動作状態の検査
        パネルスイッチ検査
        		ディスプレイ外周の各スイッチ動作状態の検査
        車両信号検査
        		ディスプレイに入力している車両側信号の状態の検査

        □ 参 考 □
        1. 点検要領は参照。
        2. サービス検査の各画面はナビゲーションレシーバASSYが描画する。




        1. ナビ検査

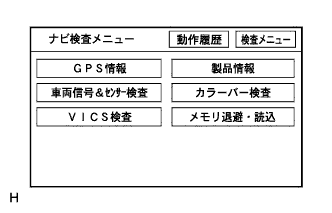

          E101169
          ナビ検査画面表示内容
          表示
          		内容
          GPS情報
          		GPS関連情報を表示
          車両信号&センサ検査
          		ナビゲーションレシーバASSYに入力する車両信号情報を表示
          VICS検査
          		VICSレシーバ検査·各ビーコン情報等の表示画面の呼び出し
          製品情報
          		ナビゲーションレシーバASSYおよび地図ディスクのバージョンおよびメーカ名を表示する
          カラーバー検査
          		ナビゲーションレシーバASSYのカラー表示を確認
          メモリ退避·読込
          		メモリーキャッチャーを使用して、ナビメモリ情報を退避·読み込みすることができる

          □ 参 考 □
          ナビ検査の各画面は、ナビゲーションレシーバASSYが描画する。



            E064276J01

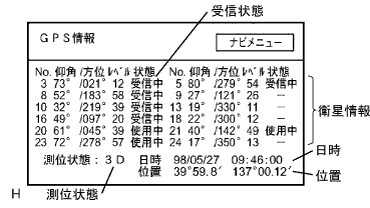

          1. GPS情報


            1. ダイアグノーシスを起動させる。

            2. “検査メニュー”を選択する。

            3. “ナビ検査”を選択する。

            4. “GPS情報”を選択する。

            5. GPS関連情報を確認する。
              GPS情報画面表示内容
              表示
              		意味
              衛星情報
              		アンテナが捕捉する衛星の“衛星番号”“仰角”“方位”“信号レベル”“受信状態”を表示(最大12衛星分)
              日時
              		GPSレシーバから得られる日時情報を“年”“月”“日”“時”“分”“秒”で表示
              位置
              		現在地の緯度·経度情報を“度”“分”“秒”で表示
              受信状態
              表示
              		条件
              使用中
              		該当衛星を測位に使用している場合
              受信中
              		該当衛星を捕捉しているが、測位には使用していない場合
              -
              		該当衛星を捕捉できていない場合
              測位状態
              表示
              		条件
              2D
              		2次元測位時
              3D
              		3次元測位時
              D-2D
              		ディファレンシャル有効２次元測位時
              D-3D
              		ディファレンシャル有効３次元測位時
              NG
              		測位データ使用不可時
              error
              		受信エラー発生時
              -
              		上記以外

              □ 参 考 □
              車両信号は1秒ごとに更新する。



            E064277

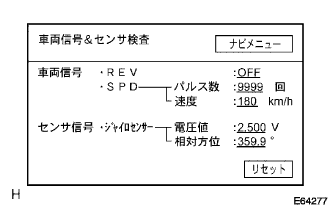

          2. 車両信号&センサ検査

            □ 参 考 □
            1. 点検要領は参照。
            2. 車両信号&センサ検査の各画面はナビゲーションレシーバASSYが描画する。



            3. E100805

          3. VICS検査


            1. ダイアグノーシスを起動させる。

            2. “検査メニュー”を選択する。

            3. “ナビ検査”を選択する。

            4. “VICS検査”を選択する。
              VICS検査画面表示内容
              表示
              		内容
              2メディアレシーバ検査
              		VICSレシーバのダイアグ情報を表示(VICSレシーバ装着車)
              電波ビーコン情報
              		ナビゲーションレシーバASSYが保持している電波ビーコン情報を表示(VICSレシーバ装着車)
              光ビーコン情報
              		ナビゲーションレシーバASSYが保持している光ビーコン情報を表示(VICSレシーバ装着車)
              FM多重情報
              		ナビゲーションレシーバASSYが保持しているFM多重情報を表示

              □ 参 考 □
              VICS検査の各画面はナビゲーションレシーバASSYが描画する。

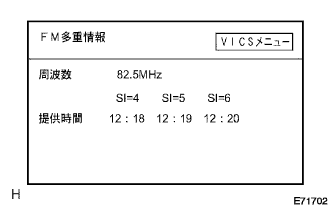

              5. E071702

            5. “FM多重情報”を選択する。
              FM多重情報画面表示内容
              表示
              		意味
              周波数
              		受信周波数を表示する
              提供時間
              		受信中のFM多重放送データの提供時刻を表示する

              □ 参 考 □
              FM多重情報は、検査時点でナビゲーションレシーバASSYが保持しているFM多重情報を表示する。



            E100428

          4. 製品情報


            1. ダイアグノーシスを起動させる。

            2. “検査メニュー”を選択する。

            3. “ナビ検査”を選択する。

            4. “製品情報”を選択する。

            5. 製品情報を確認する。
              製品情報画面表示内容
              表示
              		内容
              ナビメーカ名(*1)
              		ナビゲーションレシーバASSYのメーカ名を表示する
              ナビバージョン番号(*2)
              		ナビゲーションレシーバASSYのバージョンを表示する
              ディスクメーカ名(*3)
              		地図ディスクの“全データ管理フレーム－データボリューム”中の項目名“データ作成者識別”に格納されるMIDをもとに判別してローマ字に変換して、ディスクメーカ名を表示する(変換出来ないMIDが格納されていた場合は、MIDをそのまま16進数で表示する)
              メディア·バージョン番号(*4)
              		地図ディスクの“全データ管理フレーム－データボリューム”中の項目名“メディア·バージョン番号”に格納されるデータを表示する



            E064278

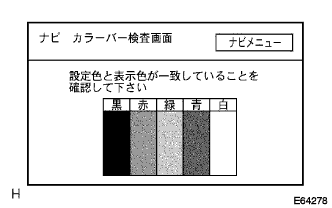

          5. ナビカラーバー検査

            □ 参 考 □
            1. 点検要領は参照。
            2. ナビカラーバー検査の各画面はナビゲーションレシーバASSYが描画する。
