”ワイドマルチAVステーシヨンII”システム  ＥＣＵ端子配列





  1. ナビゲーションレシーバASSY

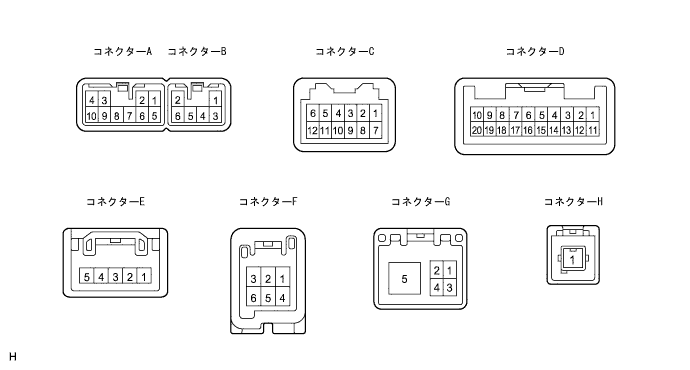

    E101095J01


    コネクターA
    端子番号
    		端子記号
    		入出力
    		テスター接続
    プラス←→マイナス
    		項目
    		測定条件
    		基準
    		基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    1
    		FR+
    		出力
    		A1←→A7
    		波形
    		音声出力中
    		音声に同期した波形が出力される
    		フロントスピーカASSY　No.1(RH)から音声出ず
    2
    		FL+
    		出力
    		A2←→A7
    		波形
    		音声出力中
    		音声に同期した波形が出力される
    		フロントスピーカASSY　No.1(LH)から音声出ず
    3
    		ACC
    		入力
    		A3←→A7
    		電圧
    		IGスイッチACC
    		10-14V
    		O:システム作動せず
    S:ヒューズ切れ
    4
    		B
    		入力
    		A4←→A7
    		電圧
    		常時
    		10-14V
    		O:システム作動せず
    S:ヒューズ切れ
    5
    		FR-
    		出力
    		A5←→A7
    		波形
    		音声出力中
    		音声に同期した波形が出力される
    		フロントスピーカASSY　No.1(RH)から音声出ず
    6
    		FL-
    		出力
    		A6←→A7
    		波形
    		音声出力中
    		音声に同期した波形が出力される
    		フロントスピーカASSY　No.1(LH)から音声出ず
    7
    		E
    		-
    		A7←→ボデーアース
    		導通
    		常時
    		常時
    		O:ノイズ微増
    10
    		ILL+
    		入力
    		A10←→A7
    		電圧
    		ヘッドランプディマスイッチON
    		10-14V
    		O:夜画面に切り替わらず
    S:ヒューズ切れ

    コネクターC
    端子番号
    		端子記号
    		入出力
    		テスター接続
    プラス←→マイナス
    		項目
    		測定条件
    		基準
    		基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    6
    		MUTE
    		入力
    		C6←→A7
    		電圧
    		オーディオ音声出力時
    		3.5V以上
    		O:ポップ音発生
    S:スピーカから音出ず

    □ 参 考 □
    1. コネクターCは販売店装着機器を装着した場合に使用する。
    2. コネクターが接続されている場合は、コネクターを切り離し、ナビゲーションレシーバASSYのMUTE端子を測定する。
    3. 販売店装着機器が未接続の状態で、基準値外の場合は、ナビゲーションレシーバASSYを交換。


    コネクターE
    端子番号
    		端子記号
    		入出力
    		テスター接続
    プラス←→マイナス
    		項目
    		測定条件
    		基準
    		基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    1
    		PKB
    		入力
    		E1←→A7
    		電圧
    		パーキングブレーキレバーを引く
    		1V以上
    		異常発生せず
    3
    		SPD
    		入力
    		E3←→A7
    		電圧
    		時速5Km/h以上で走行する
    		9V以上←→1V以下をくり返す
    1. 走行中に全スイッチ操作可
    2. ナビゲーション精度悪化
    5
    		REV
    		入力
    		E5←→A7
    		電圧
    		シフトレバーRレンジ
    		10-14V
    		後退しても自車位置マークは前進する
