バックモニターシステム  機能説明

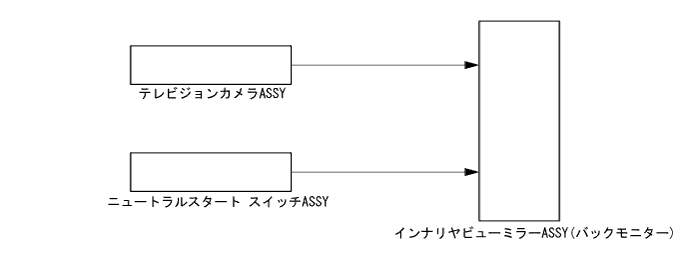

バックモニターシステムは以下の部品により構成される。

バックモニターシステム構成部品

構成部品	機能概要
インナリヤビューミラーASSY	ニュートラルスタート スイッチASSYから入力されるリバース信号によりテレビジョンカメラASSYのON/OFFを行う。 テレビジョンカメラASSYによる後方映像を、ディスプレイ画面上に表示する。
テレビジョンカメラASSY	車両後方を撮影し、映像信号をインナリヤビューミラーASSYに送信する。
ニュートラルスタート スイッチASSY	シフトレバーRポジション時にリバース信号をインナリヤビューミラーASSYに送信する。
